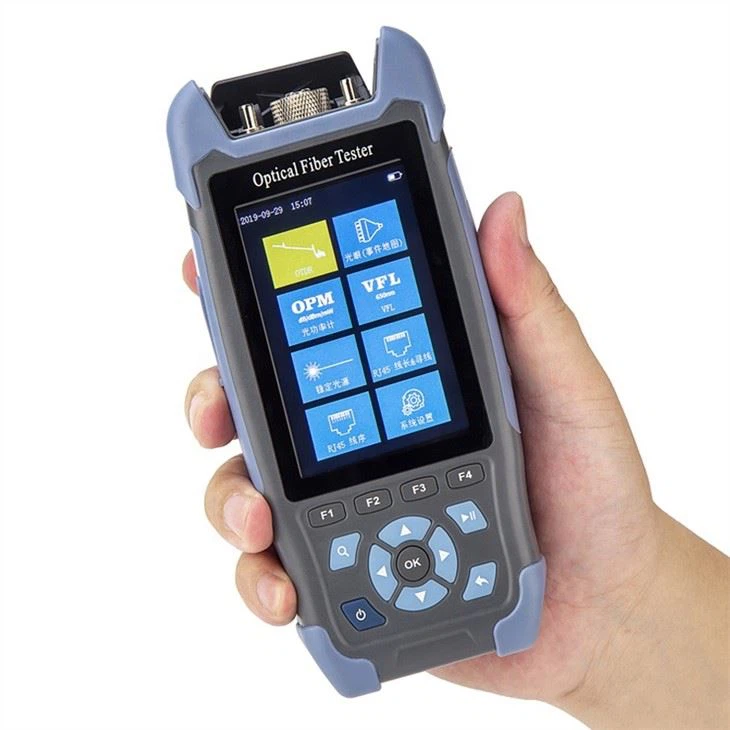

mini OTDR
ST3200E mini OTDR
Texnik xususiyatlari
Model | ST3200E-A | ST3200E-B |
To'lqin uzunligi | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Elyaf turi | G.652 | |
Dinamik diapazon | 22dB | 24dB / 22dB |
Voqealar ko'r zonasi | 3m | |
ATT ko'r zonasi | 8m | |
Sinov oralig'i | 500m ~ 64km | |
Pulse kengligi | 3ns ~ 10us | |
O'zgaruvchan aniqlik | ± (1m {{1}} namuna olish oralig'i -0.005 % x sinov masofasi) | |
Yo'qotish aniqligi | ± 0,2dB / dB | |
Namunaviy ballar | 16k〜128k | |
Namuna o'lchamlari | 0.05m~8m | |
Yansıtma aniqligi | ± 3dB | |
Ma'lumotlarni saqlash | Ichki: ≥600, tashqi: TF karta | |
Fayl formati | SOR standart fayl formati | |
Lazer xavfsizligi darajasi | II sinf | |
Ulagich | FC / UPC (almashtiriladigan SC 、 ST) | |
Boshqalar | |
Displey | 3,5 dyuymli rangli LCD |
Quvvatlantirish manbai | Polimer Li-batareyasi: 3.7V, 4000mAh adapter: 5VDC, 2A |
Ma'lumotlar interfeysi | Mikro USB |
Tashqi xotira | TF karta |
Moyli hayot | Kutish rejimida> 20 soat; vaqtni o'lchash:> 12 soat |
Ishlash harorati | -10°C 〜+50°C |
Saqlash harorati | -40°C 〜+70°C |
Nisbiy namlik | 0 〜95%, kondensatsiz |
Og'irligi | ≤350g |
Hajmi | 173mmx 82mmx37min |
Vazifalar: Moviy, OTDR / Voqealar xaritasi / VFL / RJ45 ketma-ketligi / RJ45 kabelni kuzatuvchi (qo'shimcha sotib olish detektori) / RJ45 chiziq uzunligi / chiroq | |

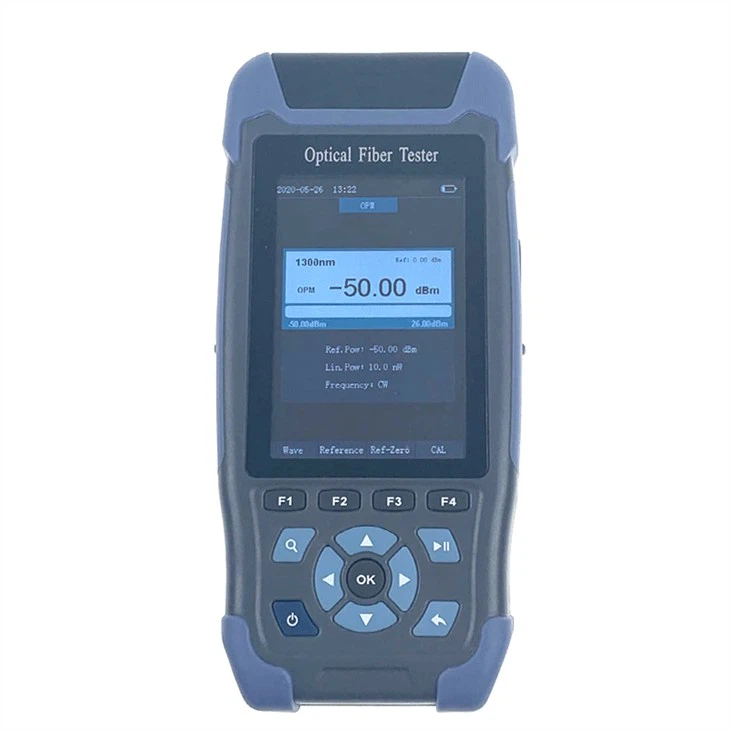

OPM | ||
To'lqin uzunligi oralig'i | 800nm ~ 1700nm | |
Interfeys turi | Universal qo'shma FC / SC / ST | |
Sinov doirasi | -50dBm〜+26dBm | |
Noaniqlik | ±5% | |
Chastotani aniqlash | CW / 270/330 / 1k / 2kHz | |
Kalibrlash to'lqin uzunligi | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
LD turi | FP-LD | |
To'lqin uzunligi | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Chiqish quvvati | ≥-5dBm | |
Modulyatsiya chastotasi | 270/330 / 1k / 2kHz | |
Barqarorlik | CW, ± 0.5dB / 15min (15 daqiqa qizdirilgandan so'ng sinov) | |
Ulagich | FC / UPC (almashtiriladigan SC 、 ST) | |
VFL | ||
To'lqin uzunligi | 650nm ± 20nm | |
Chiqish quvvati | -10 mVt | |
Rejim | CW / lHz / 2Hz | |
Ulagich | FC / SC / ST | |
RJ45 kabel uzunligini o'lchash | ||
Sinov oralig'i | 300M | |
Sinov harorati 25 ° C ± 2 ° C, maksimal impuls kengligi; o'rtacha vaqt 3 soniyadan ko'proq.
Voqealar ko'r zonasining sinov shartlari minimal diapazon, pulsning minimal kengligi, optik tolalar uchi yuzasining aksini yo'qotish (GG gt; 45dB), odatiy qiymat.
Konfiguratsiya ro'yxati
YOQ. | Ism | Miqdor | Izohlar |
1 | Xost | 1 | Batareya kiritilgan |
2 | Adapter | 1 | |
3 | Ma'lumotlar liniyasi | 1 | |
4 | CD-XONA (Tahlil uchun dasturiy ta'minot / Foydalanuvchi uchun qo'llanma) | 1 | |
5 | Foydalanuvchilar uchun qo'llanma | 1 | |
6 | SC / UPC | 1 | |
7 | Malaka sertifikati / xizmat ko'rsatish kafolati kartasi | 1 | |
8 | Kalibrlash sertifikati | 1 | |
9 | Paxta dilimini tozalang | 10 | |
10 | Instrument xalta | 1 |
Biz haqimizda ko'proq ma'lumot:
TSS:
1. Siz ishlab chiqaruvchisiz yoki savdo shirkatisiz?

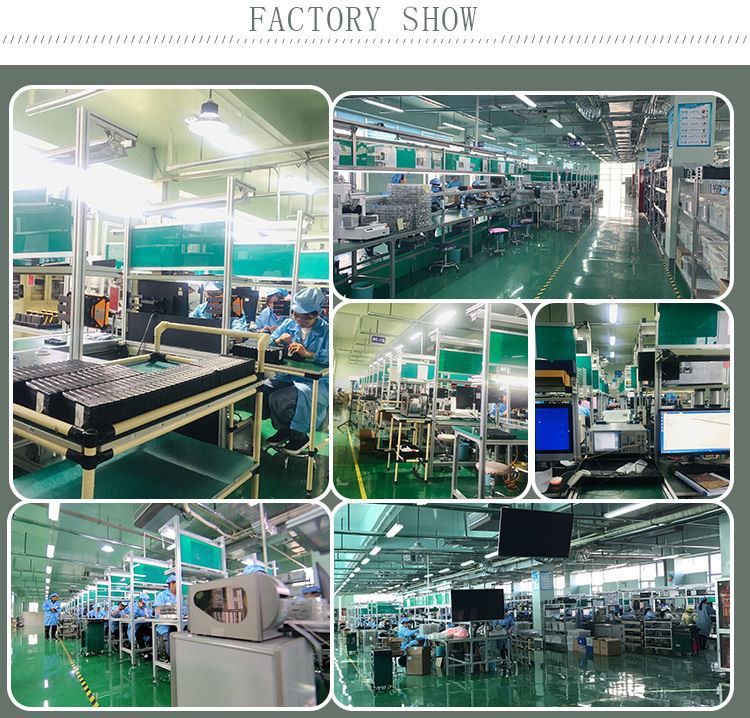

Biz optik tolali&erga ixtisoslashgan ishlab chiqaruvchimiz; 25 yildan ortiq vaqt davomida telekom sinovlari sohasida. Va mavjud bo'lganda fabrikamizga tashrif buyurishingizni xush kelibsiz.
2. Sifatni tekshirish uchun namunalar olsam bo'ladimi?
Ha. Namunalar uchun MOQ yo'q va biz ularni sinab ko'rishga yordam beradigan foydalanish bo'yicha qo'llanmani taklif etamiz.
3. Yetkazib berish muddati qancha davom etadi?
Bu buyurtma miqdoriga bog'liq. Odatda, oz miqdordagi 1-2 ish kuni. Ommaviy miqdor uchun bir necha hafta. Siz buyurtmaga tayyor bo'lgach, buni mahsulot menejerlari bilan tasdiqlashingiz mumkin.
Issiq teglar: SENTER, ST3200E OTDR, 1310 / 1550nm 24 / 22db, mini ko'chma OTDR, zavod narxi
